一、 QNAP TS-551 使用开源 RR 引导刷入黑群晖系统

1、 注意型号选择

我推荐使用 DS 1019+ 型号，TS-551 的 CPU 是 Intel Celeron J3355，和 DS 1019+ 的 CPU 是同架构。

并且同时都是 5 Bay（盘位）的 NAS。

二、 QNAP TS-551 调整盘序

1、 为什么要调整盘序

默认情况下，QNAP TS-551 的盘序是从 1 到 5 ，正确排序的。 但是在刷入黑群晖系统，型号选择 DS 1019+ 后，黑群晖系统会将盘序识别为实际的物理硬件地址，实际上为 00，01，02，03，15。 这会导致在黑群晖系统中，从左到右数第三个 3.5寸盘位（物理地址 15）会被识别为第 15 个盘。

因此我们需要调整盘序，将物理地址 15 的盘位调整为 04（也就是群晖系统中的第五个盘）。

2、 调整盘序

2.1、 硬件地址分析

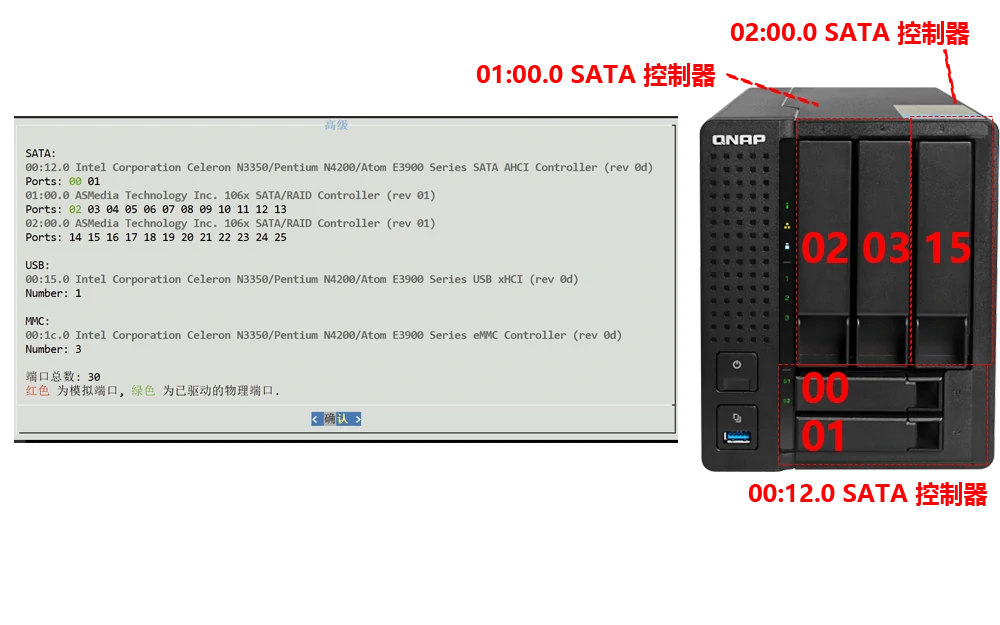

从上图我们可以分析出来，QNAP TS-551 的 SATA 控制器有三个，经过我的测试， 其中两个 2.5 寸盘位的 SATA 控制器的地址是 00:12.0， 从左往右数第一和第二的 3.5 寸盘位的 SATA 控制器的地址是 01:00.0, 而从左往右数第三个 3.5 寸盘位的 SATA 控制器的地址是 02:00.0。

那么我们就能通过修改 cmdline 来添加参数调整盘序。

2.2、 修改 cmdline

在刷入黑群晖系统时，使用开源的 RR 引导工具，进入到引导界面后，进入可以通过web界面修改引导配置。

选择 设置 Cmdline 进入修改界面。

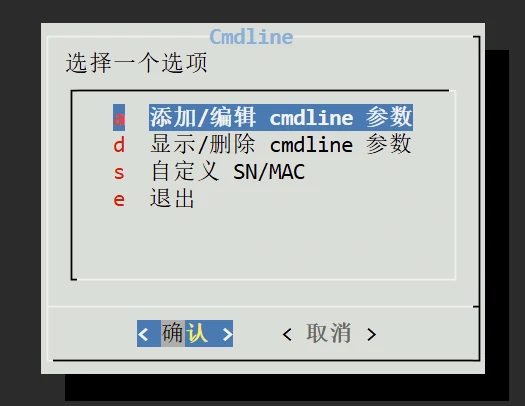

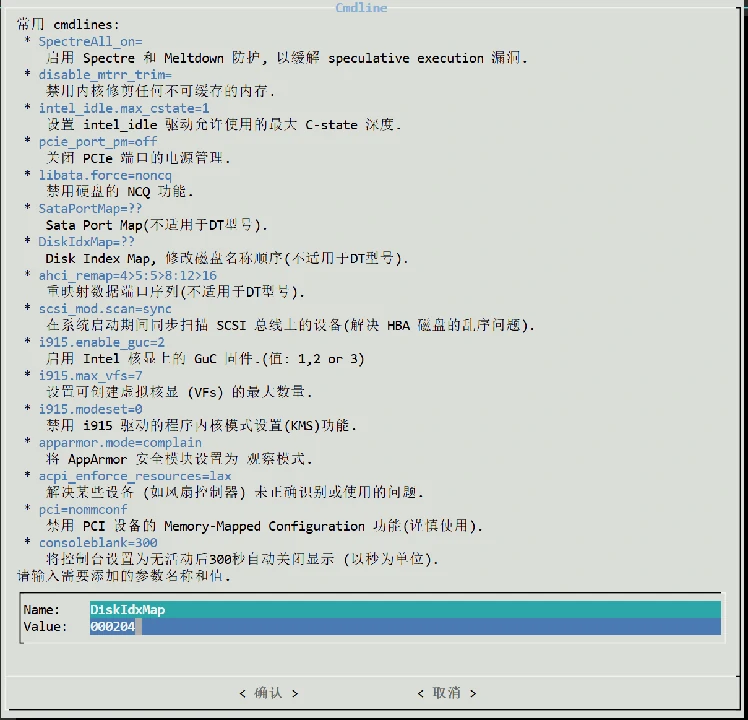

选择 添加/编辑cmdline参数，在接下来的界面输入参数名称与参数值：

• 参数名称 SataPortMap ：SataPortMap=221
• 参数名称 DiskIdxMap ：DiskIdxMap=000204

其中

• SataPortMap 的值 221 表示：第一个 SATA 控制器的地址 00:12.0 的盘位为 2，第二个 SATA 控制器的地址 01:00.0 的盘位为 2，第三个 SATA 控制器的地址 02:00.0 的盘位为 1。
• 参数名称 DiskIdxMap 的值 000204 表示：第一个 SATA 控制器的地址 00:12.0 的盘位索引起始值为 00，第二个 SATA 控制器的地址 01:00.0 的盘位起始索引值为 02，第三个 SATA 控制器的地址 02:00.0 的盘位索引起始值为 04。

实际上盘位索引起始值和 Python 的索引是一样的，都是从 0 开始的，实际表现在系统里是第一个盘位的索引值为 0，第二个盘位的索引值为 1，第三个盘位的索引值为 2，第四个盘位的索引值为 3，第五个盘位的索引值为 4。

2.3、 保存、重新编译引导并重启

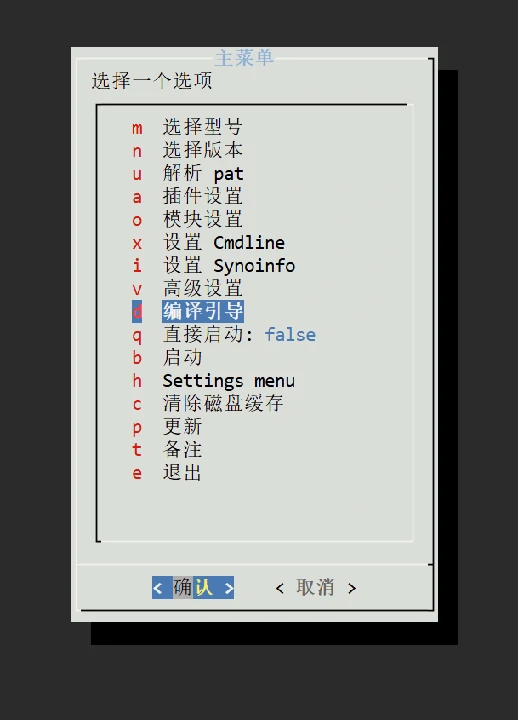

修改完成保存后，返回主菜单，点击 编译引导 选项，等待编译完成后，点击 启动 选项。

2.4、 验证盘序

将硬盘插入从左往右数第三个 3.5 寸硬盘盘位，启动系统后，进入 DSM 系统，打开存储管理器，查看物理磁盘目前所在盘位。

可以看到第 15 个物理磁盘已经被识别为第 5 盘位。

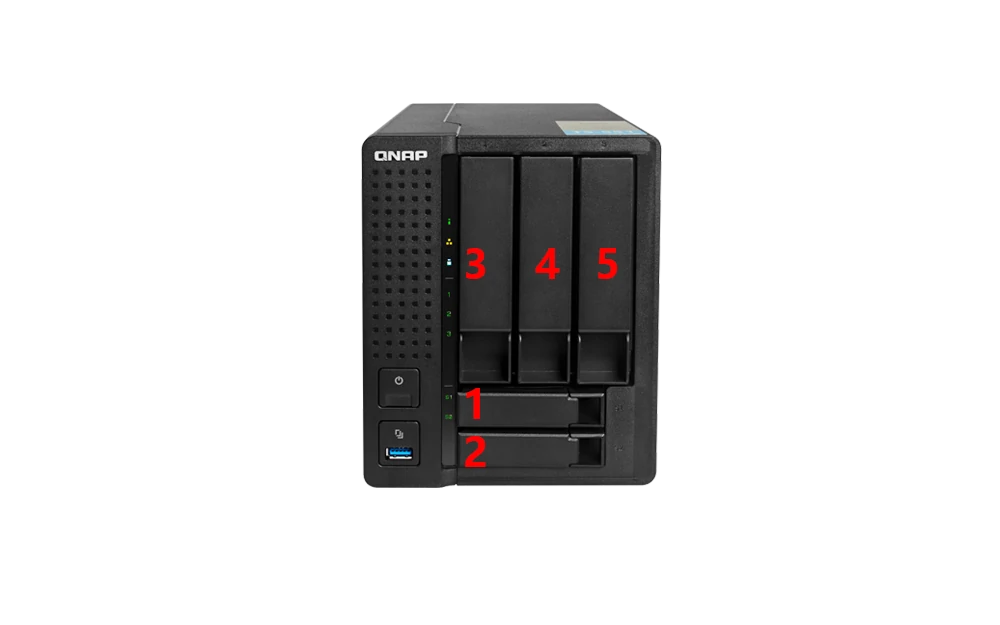

修改后的盘位对应关系为：
